รายละเอียดสินค้า:
|

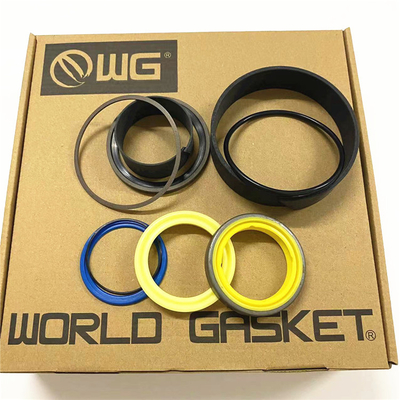

| วัสดุ: | nbr ptfe | สี: | สีเหลืองหรือสีน้ำเงิน |
|---|---|---|---|
| เน้น: | 2422543 ชุดตรา,2418921 ชุดปู,2418925 ชุดปู |
||
2418916 2418917 2418919 2418920 2418921 2418923 2418924 2418924 2418925 2419297 2422538 2422539 2422540 2422541 2422542 2422543
ตัวอย่างทั่วไป
ตารางที่ 1
รายละเอียดสําหรับ 335-6218 หัวกล่อง Gp, 285-3086 หัวกล่อง Gp และ 317-2440 หัวกล่อง Gp
รายละเอียดรายละเอียดส่วนของรายการ Qty
1 4 316-5976 ความยาวของสปริงภายใต้แรงทดสอบคือ 60.29 มม (2.374 นิ้ว).
พลังการทดสอบคือ 460 23 N (103 5 ปอนด์)
ความยาวอิสระหลังจากการทดสอบคือ 74.8 มิลลิเมตร (2.94 นิ้ว)
2 4 316-5977 ความยาวของสปริงภายใต้แรงทดสอบคือ 57,5 มิลลิเมตร (2.26 นิ้ว)
พลังการทดสอบคือ 248.0 12.4 N (55.8 2.8 lb)
ความยาวอิสระหลังจากการทดสอบคือ 71.4 mm (2.81 นิ้ว)
3 2 316-5980 ปริมตากระป๋อง ปิดกระป๋องปริมตากระป๋องปริมตากระป๋อง
A - - ความสูงจากด้านบนของหัวกระบอกไปยังด้านบนของแนวทางของวาล์วคือ 26.0 1.0 มม (1.02 0.04 นิ้ว)
4 2 316-5981 เครื่องซักผ้า ติดเครื่องซักผ้ากับวาล์วออก
5 2 197-6995 การนําแวลล์ การเจาะของการนําแวลล์ออกหลังจากการติดตั้งคือ 12.619 0.025 มิลลิเมตร (0.4968 0.0010 นิ้ว).
6 2 133-9306 การนําวาล์ว ช่องของการนําวาล์วเข้าหลังจากการติดตั้งคือ 9.487 0.025 มิลลิเมตร (0.3735 0.0010 นิ้ว).
7 2 194-4897 วาล์วออก ก่อนการประกอบ ควงรากวาล์วออกด้วยน้ํามันเครื่องยนต์ที่สะอาด
กว้างสตม 12.464 0.025 มิลลิเมตร (0.4907 0.0010 นิ้ว)
มุมหน้า 44.40 0.25 องศา
8 2 210-2542 วาล์วเข้า ก่อนการประกอบ ควันต้นวาล์วเข้าด้วยน้ํามันเครื่องยนต์ที่สะอาด
กว้างต้น 9.441 0.010 มิลลิเมตร (0.3717 0.0004 นิ้ว)
มุมหน้า 19.40 0.25 องศา
9 2 130-2608 ช่องใส่ที่นั่งของวาล์ว (ออก) กว้างของช่องใส่ที่นั่งของวาล์วออกคือ 60.119 0.015 มม (2.3669 0.0006 นิ้ว)
ช่องเจาะในหัวกระบอกมีขนาด 60.000 0.025 มิลลิเมตร (2.3622 0.0010 นิ้ว)
มุมหน้า 45.00 0.25 องศา
10 2 130-2607 ช่องใส่ที่นั่งวาล์ว (ช่องเข้า) กว้างของช่องใส่ที่นั่งวาล์วเข้าคือ 60.627 0.015 มม (2.3869 0.0006 นิ้ว).
ช่องเจาะในหัวกระบอกคือ 60.508 0.025 มม (2.3822 0.0010 นิ้ว)
มุมหน้า 20.00 0.25 องศา
