รายละเอียดสินค้า:
|
| วัสดุ: | มทบ | สี: | สีดำ |
|---|---|---|---|
| บรรจุุภัณฑ์: | ถุง | เวลาการส่งมอบ: | 3-15 วัน |
| เงื่อนไขการชำระเงิน: | T / T, เวสเทิร์นยูเนี่ยน | แอปพลิเคชั่น: | รถตักไฮดรอลิค |
| เน้น: | 1606386 ซีลกระบอกไฮดรอลิก,1606387 ซีลกระบอกไฮดรอลิก,966C 9Y1655 |
||

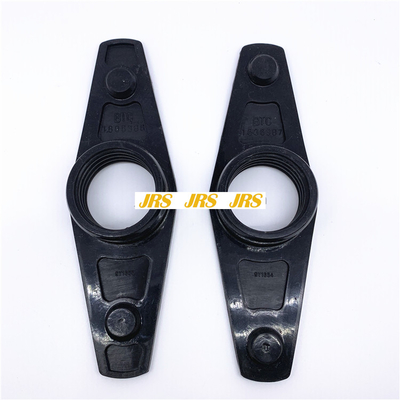

9Y1655 9Y1654 1606387 ซีลกระบอกไฮดรอลิกสำหรับ 966C
9Y1655 9Y1654 1606387 1606386 D7 D8 D9 D12 LIFT TIFT STEERING 966C สำหรับรถตักซีลกระบอกไฮดรอลิก
9Y1655 ชิ้นส่วนถังซีลท้าย 16G, 3176B, 621E, 621F, 623E, 623F, 627E, 627F, 631E, 633E II, 637E, 65, 65C, 69D, 75, 75C, 75D, 769D, 771D, 777B, 784B, 785 , 785B, 789, 793, 793B, 793C, 814B, 916, 926, 936, 950B, 950F, 966D, 966F, 9... ซีล
รุ่นอุปกรณ์ที่รองรับ: 9Y1655:
ชาเลนเจอร์ 65 65C 75 75C 75D
เครื่องยนต์อุตสาหกรรม 3176B
ผู้ให้บริการเครื่องมือแบบบูรณาการ IT28B
รถเกลี่ยดิน 16G
รถบรรทุกหิน 771D
TRACK SKIDDER D4HTSK II D5HTSK II
รถแทรกเตอร์แบบตีนตะขาบ D4H D5H D6D D6H D6H II D6H XL D6H XR D7H D8N D9N
รถแทรกเตอร์ 784B
รถบรรทุก 69D 769D 777B 785 785B 789 793 793B 793C
รถดันดิน 814B
รถตักล้อยาง 916 926 936 950B 950F 966D 966F 994
ที่ขูดล้อ 623E 623F 627E
ล้อรถแทรกเตอร์ 621E 621F 627E 627F 631E 633E II 637E
รายละเอียดโดยย่อของชุดซีลกระบอกไฮดรอลิก
ขนาด: กำหนดเอง
หมายเลขรุ่น: กำหนดเอง
ชื่อสินค้า: ชุดซีลกระบอกสูบทนน้ำมันแหวนลูกสูบไฮดรอลิก
ประเภท: ชุดซีล
วัสดุ: ยาง
สี: เหลือง,เขียว,ดำ,ส้ม
ปานกลาง: น้ำมันหล่อลื่น จาระบี น้ำ ฯลฯ
อุณหภูมิ: - 35~220°C
ความดัน: 0~0.05MPa
Appliion: กระบอกสูบ
ชุดซีลกระบอกไฮดรอลิกคำอธิบาย
ชุดซีล.ในโลกหลังการขาย ชุดซีลสั่งทำพิเศษเป็นส่วนประกอบหลักบางส่วนในส่วนต่างๆในบรรดาผู้ซื้อชิ้นส่วนประเภทนี้ ได้แก่ ผู้ผลิตยานยนต์อุตสาหกรรม อุปกรณ์ไฮดรอลิค และอุปกรณ์นิวเมติกส์
ข้อมูลจำเพาะของชุดซีลกระบอกไฮดรอลิค
| ชื่อผลิตภัณฑ์ | ชุดซีลกระบอกสูบทนน้ำมันแหวนลูกสูบไฮดรอลิก |
| เบรด | DL ซีล |
| สี | ดำ, เขียว, ส้ม, เหลือง |
| วัสดุ | ยาง |
| อุณหภูมิในการทำงาน | - 35+220°ซ |
| ความกดดันจากการทำงาน | 0~0.05MPa |
| สื่อการทำงาน | น้ำมันหล่อลื่น จาระบี น้ำ ฯลฯ |
| ใช้แล้ว | เครื่องอัดอากาศ |
GK9001V เหมาะกับปะเก็นแกนพับ 9Y1655 วัสดุ Viton
อะไหล่หลังการขายที่เชื่อถือได้ ชื่อของเราบอกว่า หมายเลข OEM ทั้งหมดมีไว้เพื่อการอ้างอิงเท่านั้นกรุณาตรวจสอบ Fit ก่อนสั่งซื้อ||สินค้าคงคลังแตกต่างกันไปตามคลังสินค้า - โปรดดูเวลาจัดส่งโดยประมาณสำหรับข้อมูลการจัดส่งที่ถูกต้องที่สุด ||โปรดทราบ: สินค้าบางรายการใช้ภาพในสต็อกเพื่อการอ้างอิง และอาจแตกต่างจากสินค้าจริง||ชิ้นส่วนอะไหล่หลังการขายนี้ผลิตขึ้นเพื่อให้ตรงหรือเกินกว่าข้อกำหนดของผู้ผลิต (OEM)||การคืนสินค้าที่ไม่ยุ่งยากสำหรับสินค้าส่วนใหญ่
ภาพประกอบ 1 g06135767
ตารางที่ 1
ข้อมูลจำเพาะสำหรับ 488-5894 ปั๊มน้ำ Gp
รายการ จำนวน ส่วน Specifiion คำอธิบาย
B 1 336-2212 ซีลปั๊มน้ำ เนื่องจากความสูงของชุดซีลปั๊มน้ำหลังการติดตั้งคือ 9.90 0.38 มม. (0.390 0.015 นิ้ว)
1 1 229-5472 แรงบิดน็อตล็อกของตลับลูกปืนถึง 300 30 Nm (221 22 lb ft)
ใช้ขั้นตอนต่อไปนี้เพื่อขันสกรูตัวหนอนสำหรับน็อตล็อกตลับลูกปืนให้แน่น :
1. ขันสกรูตัวหนอนในรูปแบบ 180 องศาให้แน่นที่ 4.00 1.25 N m (35.40 11.06 lb in)
2. อีกครั้ง ขันสกรูตัวหนอนในรูปแบบ 180 องศาเป็น 7.2 0.2 N·m (63.7 1.8 lb in)
2 1 493-9610 รูใบพัดในใบพัดสำหรับเพลาใหม่คือ 25.344 0.012 มม. (0.9978 0.0005 นิ้ว)
3 1 493-9609 เส้นผ่านศูนย์กลางเพลาปั๊มของเพลาปั๊มสำหรับใบพัดคือ 25.400 ถึง 25.410 มม. (1.0000 ถึง 1.0004 นิ้ว)
หล่อลื่นเพลาเบา ๆ ด้วยน้ำมันเครื่องที่สะอาดก่อนกดใบพัดบนเพลาปั๊ม
ระหว่างการประกอบ เพลาปั๊มต้องอยู่ชิดกับหน้าใบพัดภายในระยะ 0.15 มม. (0.006 นิ้ว)
4 1 9S-8007 แรงบิดของปลั๊กถึง 8 1 N·m (71 9 ปอนด์ใน)
5 1 235-4645 ซีลประเภทปาก ระหว่างการประกอบ ติดตั้งซีลประเภทปากให้แห้งเข้ากับตัวเรือนปั๊มติดตั้งซีลประเภทปากภายใน 2 นาทีหลังจากนำซีลประเภทปากออกจากท่อขนส่งใช้เครื่องมือติดตั้งที่ถูกต้องห้ามใช้มือดันเพื่อติดตั้งซีลปั้มน้ำ
6 1 4N-1230 น้ำมันหล่อลื่นซีลโอริงพร้อมน้ำมันหล่อลื่นยาง P-80 หรือ 5P-3975
C - - ระยะห่างระหว่างใบพัดและตัวเรือนปั๊มคือ 14.3 มม. (0.56 นิ้ว)
