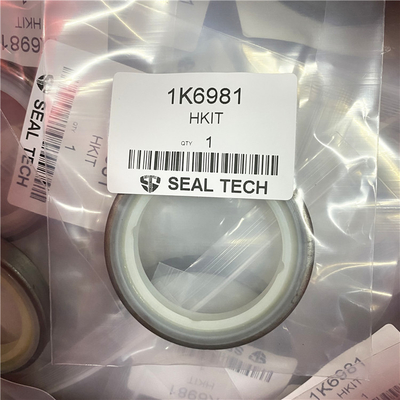

1K6981 8C9133 3081845 1672457 ซีลที่ปัดน้ำฝนชนิดปาก e 4J8980 8C9132 3081880 1672452

รถแบคโฮ 931
รถแบคโฮ 426 428
รถปราบดิน 3S 4A 4S 6A 814S 824S
ชาเลนเจอร์ 65
รถตักล้อยางขนาดกะทัดรัด 910
ผู้ให้บริการเครื่องมือแบบบูรณาการ IT12 IT18B
เครื่องถมดิน 816 826B
รถเกลี่ยดิน 12G 130G 140G 14E 14G 16 160G 16G
ท่อ 561C 561D 571G 572G 583K 594 594H
ริปเปอร์ 933 951

รถแบคโฮ 428
รถตักล้อยางขนาดกะทัดรัด 910
ผู้ให้บริการเครื่องมือแบบครบวงจร IT12
ล็อกเกอร์ 227
มอเตอร์เกรด 120G 12G 130G 140G 14G 160G 16G
รถตักตีนตะขาบ 931B 931C 931C II
รถแทรกเตอร์แบบตีนตะขาบ D3 D3B D3C D4C D4C III D4H
รถแทรกเตอร์ 772
รถบรรทุก 769
รถตักล้อยาง 936 950 950B G936
ล้อเลื่อน 508 518 528 528B
ล้อรถแทรกเตอร์ 637E
เครื่องอัดดิน 815 815B 825C
รถตักตีนตะขาบ 931B 931C 941 943 951B 953 953C 955C 955H 955K 955L 973 977D 977H 977K 977L
รถแทรกเตอร์แบบตีนตะขาบ D3B D4E D4E SR D4H D4H XL D5H D5M
รถดันดิน 814 814B
รถตักล้อยาง 920 930 930R 950 966C 966D 980 980B
ที่ขูดล้อ 613 613C 633
ล้อเลื่อน 518 528
ล้อรถแทรกเตอร์ 613B 613C 657





Specifiion สำหรับ 9Y-8909 ปั๊มน้ำเสริม Gp
รายการ จำนวน ส่วน Specifiion คำอธิบาย
1 1 9X-4594 ลิปซีล ห้ามหล่อลื่นลิปซีล
4 1 166-4375 Seal Gp ใช้ขั้นตอนต่อไปนี้เพื่อติดตั้งกลุ่มซีล:
ใช้น้ำสะอาดหรือ P-80 เพื่อหล่อลื่นชิ้นส่วนเท่านั้น
เครื่องมือติดตั้งซีลเป็นส่วนหนึ่งของกลุ่มซีลสำรอง
1. ใช้เครื่องมือติดตั้งซีลด้วยแรงกดมือเพื่อติดตั้งซีลยาง (2) และแหวนเซรามิก (3) เข้าด้วยกันในส่วนประกอบตัวเรือนปั๊ม
2. ถอดสปริงออกจากกลุ่มซีล
3. ใช้เครื่องมือติดตั้งซีลด้วยมือดันเพื่อติดตั้งกลุ่มซีลบนเพลาจนกระทั่งหน้าซีลสัมผัสกันเบาๆ
4. ติดตั้งสปริงเข้ากับกลุ่มซีล

หมายเหตุ: การรั่วไหลของสารหล่อเย็นจำนวนเล็กน้อยเป็นระยะๆ จากรูระบายน้ำไม่ใช่ตัวบ่งชี้ความล้มเหลวของซีลปั๊มน้ำการซึมเป็นเรื่องปกติเพื่อให้แน่ใจว่ามีการหล่อลื่นที่เหมาะสมของหน้าซีลปั๊มน้ำเปลี่ยนปั๊มน้ำหากสังเกตเห็นการรั่วไหลมากเกินไปจากรูระบายน้ำในตัวเรือนปั๊มน้ำ
ภาพประกอบ 1 g01030503
ระบุทิศทางของสลักเกลียวสำหรับรัดท่อเพื่อวัตถุประสงค์ในการติดตั้งคลายแคลมป์ท่อ (1) และ (2)เลื่อนท่อออกจากฝาครอบ (4)
ถอดสลักเกลียว (3) และฝาครอบ (4)
ภาพประกอบ 2 g01030504
ถอดสลักเกลียว (6) ออกจากโครงด้านหน้าถอดปั๊มน้ำ (5) .
ภาพประกอบ 3 g01030505
ถอดซีลโอริง (7) ออกจากปั๊มน้ำ
B - - ระยะห่างระหว่างใบพัดและฝาครอบปั๊มน้ำคือ 0.5000 0.4925 มม. (0.01968 0.01939 นิ้ว)
C - - ระยะห่างจากใบพัดถึงหน้าตัวเรือนปั๊มคือ 31.6526 0.4425 มม. (1.24616 0.01742 นิ้ว)
5 1 149-5462 ซีลโอริง ก่อนประกอบ ให้หล่อลื่นกระบอกสูบเล็กน้อยด้วยกลีเซอรีนหรือสารเทียบเท่าที่ได้รับการรับรอง
6 1 212-8180 Pump Drive Shaft หล่อลื่นด้วยฟิล์มบางๆ ของน้ำมันเครื่องที่สะอาดก่อนกดใบพัดลงบนเพลาปลายเพลาต้องชิดกับหน้าใบพัดภายในระยะ 0.00 ถึง 0.30 มม. (0.000 ถึง 0.012 นิ้ว)
7 1 5H-6734 ซีลโอริง ก่อนการประกอบ ให้หล่อลื่นกระบอกสูบเล็กน้อยด้วยกลีเซอรีนหรือสารเทียบเท่าที่ได้รับการรับรอง
8 4 0S-1594 แรงบิดของโบลต์ถึง 35 5 Nm (26 4 lb ft)
9 1 3D-2824 ซีลโอริง ก่อนประกอบ ให้หล่อลื่นรูเล็กน้อยด้วยกลีเซอรีนหรือสารเทียบเท่าที่ได้รับการรับรอง
10 1 7G-8478 แรงบิดของอะแดปเตอร์ถึง 100 10 N m (75 7 lb ft)
11 3 9S-8752 แรงบิดของน็อตเต็มที่ถึง 27 4 N·m (239 35 ปอนด์ใน)
