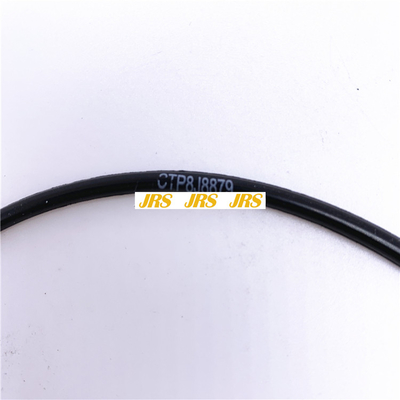

8J8879 ORING BACK UP ยางดำ NBR70 90 สำหรับรถตัก ซีลกระบอกไฮดรอลิก

8J8879 โอริงซีล

8J8879 ORING BACK UP ยางดำ NBR70 90 สำหรับรถตัก ซีลกระบอกไฮดรอลิก

เอจีเกียร์ TA22-M4WD
เครื่องปูผิวแอสฟัลต์ เอพี-650บี เอพี-900บี บีจี-225ซี บีจี-245ซี
รถแบคโฮ 450E 450F
รถตักล้อยางขนาดกะทัดรัด 910
รถขุด 322C 322C เอฟเอ็ม 324D 324D เอฟเอ็ม 324D เอฟเอ็ม LL 324D แอล 324D LN 324E 324E แอล 324E LN 325C 325C เอฟเอ็ม 325D 325D เอฟเอ็ม 325D เอฟเอ็ม LL 325D แอล 325ดีเอ็มเอช 326D แอล 328D แอลซีอาร์ 329D 329D แอล 329D LN 329E 329E L 329E LN M325D แอล เอ็มเอช M325D MH
เครื่องยนต์ GEN SET 3512 3516
เครื่องยนต์อุตสาหกรรม 3512 3516
ล็อกเกอร์ 322C
เครื่องยนต์ทางทะเล 3512 3516
เครื่องขุดเหมืองแร่ 5230 5230บ
หน่วยพลังน้ำเคลื่อนที่ 324D LN 325C 325D 325D แอล 329D แอล 329E
รีเคลมเมอร์ มิกเซอร์ RM-350B
ผู้เรียกคืนถนน
เครื่องผสมสเตบิไลเซอร์ เอสเอ็ม-350
ติดตาม FELLER BUNCHER 1090 1190 1190T 1290T 1390 2290 2390 2391 2491 2590 511 521 521B 522 522B 532 541 541 2 551 552 552 2 ทีเค1051 ทีเค711 ทีเค721 ทีเค722 ทีเค732 ทีเค741 ทีเค751 ทีเค752
รถตักตีนตะขาบ 973C
ติดตาม SKIDDER D4HTSK II D4HTSK III D5HTSK II
รถแทรกเตอร์แบบตีนตะขาบ ดีโฟร์เอช ดีโฟร์เอช เอ็กซ์แอล D5H D5H ​​XL ดีเซเว่นจี D8L ดี8น D8R D9R
รถแทรกเตอร์ 776 776C 776D
รถบรรทุก 777 777B 777D 777F 777G 797 797บ 797F
เครื่องยนต์ยานพาหนะ 3512
เครื่องอัดแบบสั่นสะเทือน CS-533C CS-563C CS-573C CS-583C
รถตักล้อยาง 993K 994 994D 994F 994H
รถขุดล้อยาง M325C MH

ภาพประกอบ 1 g01090281 (1) เฟืองขับปั๊มน้ำ
ภาพประกอบ 2 g00537659
Stub Shaft สำหรับคลัสเตอร์เกียร์
(2) คลัสเตอร์เกียร์ ใช้ 9S-3263 Thread Lock Compound กับสลักเกลียวห้าตัวสำหรับเพลาต้นขั้วขันสลักเกลียวห้าตัวสำหรับแกนต้นให้แน่นตามลำดับต่อไปนี้ดูภาพประกอบ 2 สำหรับหมายเลขของสลักเกลียว... 1, 3, 4, 5, 2, 1, 2, 3, 4, 5, 1ใช้ 9S-3263 Thread Lock Compound กับโบลต์สี่ตัวที่ยึดคลัสเตอร์เกียร์เข้ากับเพลาต้นขั้วขันโบลต์สี่ตัวที่ยึดคลัสเตอร์เกียร์เข้ากับเพลาต้นให้แน่นด้วยแรงบิดต่อไปนี้... 30 7 นิวตันเมตร (22 5 ปอนด์ฟุต)
