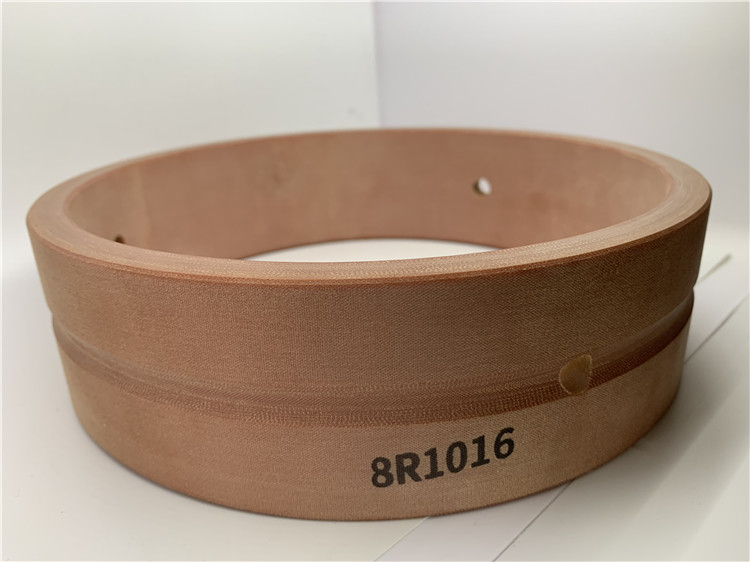

8R1016 3K0109 2K0713 เบรกเกอร์ซีลน้ำมันกระบอกไฮดรอลิกใช้ WEAR RING WR

8R1016 3K0109 2K0713 การใช้กระบอกไฮดรอลิกซีลน้ำมันเบรคเกอร์

สวมแหวน WR 8R1016 3K0109 2K0713

8R1016 ชิ้นส่วนบูช 966F, 966F II, 970F บูช

หมายเลขทางเลือก (รหัสข้าม):
CA8R1016
8R-1016
8R1016

2131368 แบริ่งแขนเหมาะกับ 8R1016 816F 816F II 815F 815F II 814F

2131365 แบริ่งเหมาะกับ 3K0109 TK371 TK381 HA770 HA771 HA870 HA871 533

ขั้นตอนการกำจัด
ภาพประกอบ 1 g00540870
ตัวอย่างทั่วไป
คลายสลักเกลียวทั้งหมดที่ยึดส่วนประกอบตัวป้องกันพัดลมเข้ากับตัวหุ้มพัดลมถอดส่วนประกอบตัวป้องกันพัดลม (1) ออกจากตัวป้องกันพัดลม
คลายสลักเกลียว (2) และเลื่อนไดชาร์จ (3) เข้าหาเครื่องยนต์
เคลื่อนสายพานร่องวี (4) รอบพัดลม และถอดสายพานร่องวีออกหมายเหตุ: ห้ามเปลี่ยนสายพานร่องวีหนึ่งเส้นเปลี่ยนชุดสายพานร่องวีทุกครั้ง หากมีการติดตั้ง ขั้นตอนการติดตั้ง
ภาพประกอบ 2 g00540870
ตัวอย่างทั่วไป
ติดตั้งสายพานร่องวี (4) ด้านหลังพัดลมและบนมู่เล่ย์ที่ถูกต้อง
เลื่อนไดชาร์จ (3) ออกจากเครื่องยนต์ขันโบลต์ให้แน่น (2) และตรวจสอบความตึงของสายพานโปรดดู Specifiions , RENR2401, "Belt Tension Chart" สำหรับความตึงของสายพานที่ถูกต้องหมายเหตุ: หากไม่สามารถตรวจสอบสายพานตัว V ด้วยเกจได้ ให้กดที่สายพานร่องวีตรงกลางของความยาวฟรีที่ยาวที่สุดเพื่อตรวจสอบการโก่งตัวภายใต้แรงกดปานกลาง สายพานร่องวีควรมีการเบี่ยงเบน 10.0 มม. (0.40 นิ้ว)
ใส่ส่วนประกอบตัวป้องกันพัดลม (1) ในตำแหน่งบนตัวป้องกันพัดลมติดตั้งสลักเกลียวที่ยึดส่วนประกอบตัวป้องกันพัดลมเข้ากับตัวหุ้มพัดลม

ถอดท่อระบายความร้อนลูกสูบ
เริ่มโดย: a) ถอดคูลเลอร์น้ำมันเครื่องb) ถอดปั๊มน้ำจืดc) ถอดสตาร์ตเตอร์d) ถอดปั๊มน้ำมันเครื่อง) ถอดวาล์วระบายแรงดันน้ำมัน1.ยึดรอกและถอดปั๊มน้ำมันหล่อลื่นล่วงหน้าและมอเตอร์เป็นชุดเดียว (หากติดตั้งไว้)น้ำหนัก 105 ปอนด์ (47.3 กก.)2.ถอดชุดสายไฟและแผ่นสำหรับปั๊มน้ำมันหล่อลื่นล่วงหน้าและมอเตอร์3. ถอดสลักเกลียว (1) ที่ยึดฝาครอบการตรวจสอบเข้ากับเสื้อสูบถอดฝาครอบการตรวจสอบ (2) ออกจากแต่ละด้านของบล็อก4. ถอดสลักเกลียว (3) และล็อคที่ยึดท่อไว้ที่ด้านล่างของโครงยึดตัวยกถอดท่อระบายความร้อนของลูกสูบออก (4) ติดตั้งท่อระบายความร้อนของลูกสูบ
1. ตรวจสอบการจัดตำแหน่งของท่อระบายความร้อนของลูกสูบด้วยเครื่องมือ (A)ดูการใช้กลุ่มเครื่องมือ 5P8709 สำหรับการจัดตำแหน่ง PISTON COOLING JETS แบบฟอร์มหมายเลข SMHS7267 สำหรับขั้นตอนการจัดตำแหน่งที่ถูกต้อง2. ติดตั้งท่อระบายความร้อนของลูกสูบ (1) ในตำแหน่งบนโครงยึดตัวยกติดตั้งตัวล็อคและสลักเกลียว3.ติดตั้งฝาครอบตรวจสอบเครื่องยนต์4.ติดตั้งชุดสายไฟและเพลทสำหรับปั๊มน้ำมันหล่อลื่นล่วงหน้าและมอเตอร์ยึดรอกและติดตั้งปั๊มน้ำมันหล่อลื่นล่วงหน้าและมอเตอร์เป็นหน่วย (ถ้ามีติดตั้ง) จบโดย: a) ติดตั้งปั๊มน้ำมันเครื่องb) ติดตั้งปั๊มน้ำจืดc) ติดตั้งเครื่องทำความเย็นน้ำมันเครื่อง) ติดตั้งวาล์วระบายแรงดันน้ำมันe) ติดตั้งสตาร์ทเตอร์
