รายละเอียดสินค้า:
|
| วัสดุ: | ปู | สี: | ลูกค้าต้องการ |
|---|---|---|---|
| แอปพลิเคชั่น: | ทำลายครั้งที่สอง | พิมพ์: | ด้านข้าง/ด้านบน/กล่อง-Silence |
| รายละเอียดการบรรจุ: | ถุง | เวลาการส่งมอบ: | 3-15 วัน |
| เน้น: | 1915683 Travel Motor Seal Kit,1P4879 Travel Motor Seal Kit,1709859 ชุดซีลน้ำมัน |
||
1709859 1915683 ชุดซีลมอเตอร์เคลื่อนที่ 3E4189 3E4198 1P4879 5J8275

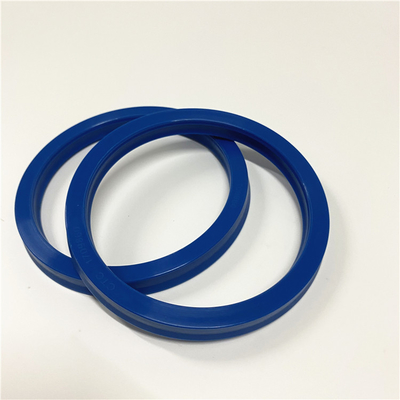

1709859 1915683 3E4189 3E4198 3E4190 1P4879 5J8275 8Q5877 8Q6011 9X7412 3E4220 3E4221 3E4229 3E4230 1709858 ซีลก้าน CTC
1709858 ชิ้นส่วน SEAL-U-CUP 307C, 307D, 308C, 308D, 308E SR, 311C, 311D LRR, 312C, 312C L, 312D, 312D L, 313D, 313D2, 314C, 314D CR, 314D LCR, M313C, M313D, M315 , M315C, M315D, M315D 2, M316C, M316D, M317D 2 ซีล
5J8275 SEAL-U-CUP อะไหล่ 215, 215B, 426B, 426C, 436, 436B, 436C, 438B, 438C, 446, 446B, 615, 615C, 621B, 621E, 627B, 627E, 631B, 63 1D, 631E, 633, 633D , 637D, 637E, 641B, 789, 793, 793C, 793D, 836G, 8S, 936, 936F, 938F, 938G, ... ซีล
รุ่นอุปกรณ์ที่รองรับ: 5J8275:
รถบรรทุกแบบประกบ D250D D40D
รถแบคโฮ 426B 426C 436 436B 436C 438B 438C 446 446B
รถปราบดิน 8S
รถขุด 215 215B
ผู้ให้บริการเครื่องมือแบบบูรณาการ IT38F IT38G
เครื่องถมดิน 836G
รถตักตีนตะขาบ 963 963B 963C 977K 977L
รถแทรกเตอร์แบบตีนตะขาบ D10N D7H D7R D8N
รถบรรทุก 789 793 793C 793D
รถตักล้อยาง 936 936F 938F 938G 938G II 980C 980F 980F II 980G 980G II 988 G936
ที่ขูดล้อ 615 615C 621B 621E 627B 631B 631D 631E 633 633D 637D 637E
ล้อรถแทรกเตอร์ 621E 627E 637D 641B
ขั้นตอนการกำจัด
ตารางที่ 1
เครื่องมือที่จำเป็น
หมายเลขชิ้นส่วนเครื่องมือ คำอธิบายชิ้นส่วน จำนวน
A 9U-6198 เครื่องมือกลึงเพลาข้อเหวี่ยง 1
B 230-6283 ไทม์มิ่งพิน (เพลาข้อเหวี่ยง) 1
C 231-8849 ไทม์มิ่งพิน (บาลานเซอร์) 1
D 1P-2320 Combination Puller 1 เริ่มโดย:
ถอดกระทะน้ำมันเครื่องอ้างอิงถึงการถอดและประกอบ "อ่างน้ำมันเครื่อง - ถอดและติดตั้ง"
ถอดฝาครอบด้านหน้าออกอ้างอิงถึงการถอดประกอบและการประกอบ "ฝาหน้า - ถอดและติดตั้ง"หมายเหตุ: ในการถอดบาลานเซอร์ จะต้องถอดเครื่องยนต์ออกจากเครื่องควรติดตั้งเครื่องยนต์ในขาตั้งที่เหมาะสมและวางในตำแหน่งกลับหัว
รักษาความสะอาดของชิ้นส่วนทั้งหมดจากสิ่งปนเปื้อน สารปนเปื้อนอาจทำให้เกิดการสึกหรออย่างรวดเร็วและอายุการใช้งานของส่วนประกอบสั้นลง
ต้องใช้ความระมัดระวังเพื่อให้แน่ใจว่ามีของเหลวอยู่ในระหว่างการตรวจสอบ บำรุงรักษา ทดสอบ ปรับแต่ง และซ่อมแซมผลิตภัณฑ์เตรียมเก็บของเหลวด้วยภาชนะที่เหมาะสมก่อนที่จะเปิดช่องหรือแยกส่วนประกอบใดๆ ที่มีของเหลว ทิ้งของเหลวทั้งหมดตามกฎข้อบังคับและคำสั่งของท้องถิ่น
ใช้เครื่องมือ (A) เพื่อหมุนเพลาข้อเหวี่ยงเพื่อให้ลูกสูบหมายเลขหนึ่งอยู่ที่ตำแหน่งกึ่งกลางด้านบน
ภาพประกอบ 1 g01259627
ตัวอย่างทั่วไป
ติดตั้ง Tooling (B) ผ่านรู (X) ในตัวเครื่องด้านหน้าใช้เครื่องมือ (B) เพื่อล็อคเพลาข้อเหวี่ยงให้อยู่ในตำแหน่งที่ถูกต้อง
ภาพประกอบ 2 g01259635
ตัวอย่างทั่วไป
ถอดสลักเกลียว (3) และท่อดูด (2)
ถอดข้อต่อออกจากท่อดูด
ภาพประกอบ 3 g01252310
ตัวอย่างทั่วไป
ติดตั้งเครื่องมือ (C) ลงในบาลานเซอร์ (1)ตรวจสอบให้แน่ใจว่าเครื่องมือ (C) เข้าที่รูในเพลาขับ (5)
ติดอุปกรณ์ยกที่เหมาะสมเข้ากับเครื่องถ่วงน้ำหนัก (1)รองรับน้ำหนักของบาลานเซอร์เครื่องชั่งมีน้ำหนักประมาณ 23 กก. (51 ปอนด์)
ถอดสลักเกลียว (4)ใช้อุปกรณ์ยกเพื่อถอดบาลานเซอร์
ภาพประกอบ 4 g01259636
ห้ามถอดเดือย (6) และ (7) เว้นแต่เดือยจะเสียหายหมายเหตุ: เครื่องบาลานเซอร์ไม่ใช่สินค้าที่สามารถซ่อมบำรุงได้ปั๊มน้ำมันเครื่องและวาล์วระบายน้ำมันเครื่องเป็นชิ้นส่วนเดียวของเครื่องบาลานเซอร์ที่สามารถซ่อมบำรุงได้ ขั้นตอนการถอดชิ้นส่วน
ถอดวาล์วระบายน้ำมันเครื่องอ้างอิงถึงการถอดประกอบและการประกอบ "วาล์วระบายน้ำมันเครื่อง - ถอดและติดตั้ง"
ภาพประกอบ 5 g01344542
ถอดสลักเกลียว (8) และดุมล้อ (9)ถอดเกียร์ว่าง (10) และแหวนรอง (11)
ภาพประกอบ 6 g01259631
ถอดน็อต (12)ใช้เครื่องมือ (D) เพื่อถอดเฟือง (13) ออกจากเพลาของปั้มน้ำมันหมายเหตุ: อย่าใช้หมุดจับเวลาเพื่อล็อคบาลานเซอร์เพื่อคลายน็อต (12)
ถอดสลักเกลียว (14) และถอดฝาครอบด้านหน้า (15)
ถอดโรเตอร์ด้านนอก (17) และถอดโรเตอร์ด้านใน (16)หมายเหตุ: ทำเครื่องหมายทิศทางการหมุนของโรเตอร์
ผู้ติดต่อ: SUNNY
โทร: 86 18605253464
