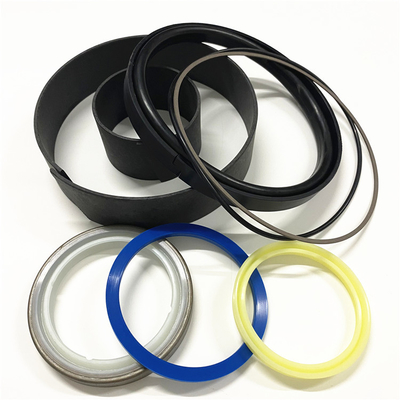

CTP 245-0585 กระบอกสูบและแท่ง (2450585) หลังการขาย

ภาพประกอบ 1 g06042397
(1) น็อต
ตารางที่ 1
ข้อมูลจำเพาะสำหรับเทอร์โบชาร์จเจอร์
รายการ จำนวน ส่วน Specifiion คำอธิบาย
2 - - ขันโบลต์แคลมป์ให้แน่นที่ 14.0 1.5 N·m (123.9 13.3 lb in)
กระแทกเบา ๆ รอบแคลมป์ด้วยค้อนหน้าอ่อน และขันอีกครั้งให้แน่นที่ 14.0 1.5 N m (123.9 13.3 lb in)
A - - ระยะปลายเพลาคือ 0.165 0.063 มม. (0.0065 0.0025 นิ้ว)
3 - - ระยะห่างระหว่างปลายแหวนซีลน้ำมัน (เมื่อติดตั้งในรูเจาะ) คือ 0.20 ถึง 0.38 มม. (0.008 ถึง 0.015 นิ้ว)
4 - - ขันโบลต์ให้แน่นที่ 40 2 N m (30 1 lb ft)
B - - รูในตลับลูกปืนคือ 21.585 ถึง 21.595 มม. (0.8498 ถึง 0.8502 นิ้ว)
เส้นผ่านศูนย์กลางของพื้นผิว (บันทึก) บนเพลาคือ 21.539 ถึง 21.549 มม. (0.8480 ถึง 0.8484 นิ้ว)
C - - รูในตัวเรือนคือ 30.594 ถึง 30.607 มม. (1.2045 ถึง 1.2050 นิ้ว)
เส้นผ่านศูนย์กลางภายนอกของตลับลูกปืนคือ 30.467 ถึง 30.480 มม. (1.1995 ถึง 1.2000 นิ้ว)
5 - - ก่อนประกอบ ให้ทา 5P-3931 Anti-Seize Compound กับเกลียว
ขันสลักเกลียวที่ยึดตัวเรือนเทอร์ไบน์เข้ากับตัวเรือนคาร์ทริดจ์ให้แน่น 40 2 Nm (30 1 lb ft)
ก่อนการประกอบ ให้ทา 5P-3931 Anti-Seize Compound กับเกลียว
ขันโบลต์และน็อตที่ยึดเทอร์โบชาร์จเจอร์กับท่อร่วมไอเสียให้แน่นถึง 54 5 N·m (40 4 lb ft)

ปิดบอลวาล์วทางเข้าและทางออก
ปิดบอลวาล์วทางเข้าให้สุดโดยเลื่อนที่จับ (3a) ออกจากท่อทางเข้า ดังที่แสดงไว้
ปิดบอลวาล์วทางออกให้สุดโดยเลื่อนที่จับ (20a) ออกจากท่อทางออกตามที่แสดง
ภาพประกอบ 33 g02722607
ตรวจสอบเข็มวัดความดันดิฟเฟอเรนเชียล (5) ทั้งสองเข็มสำหรับการอ่านค่าที่สูงกว่า 172 kPa (25 psi) เพื่อช่วยระบุว่าตัวกรองใดถูกจำกัด หมายเหตุ: หากการอ่านมาตรวัดค่าความแตกต่างเป็นปกติ ให้ตรวจหาการสะสมของน้ำในกระจกมองภาพสูง (8)ใช้วาล์วระบายน้ำแบบแมนนวล (11) เพื่อไล่น้ำออกจากถังผสม (7)ดำเนินการเติมเชื้อเพลิงต่อ
หากเกจวัดความดันแตกต่าง (5) ตัวกรองจำกัดอิสระ โปรดดูส่วนการบำรุงรักษาในคู่มือนี้สำหรับขั้นตอนการเปลี่ยนไส้กรอง
ภาพประกอบ 34 g02722655
(18) Slug Valve ทั่วไปที่แสดงในตำแหน่ง SET
เมื่อแก้ไขข้อจำกัดทั้งหมดแล้ว ให้รีเซ็ต slug valve (18) โดยเลื่อนคันโยกจากตำแหน่ง TRIPPED ไปที่ตำแหน่ง SET หมายเหตุ: หาก slug valve (18) ไม่รีเซ็ตหรือปิดทันทีอีกครั้ง โปรดดูส่วนการแก้ไขปัญหาในคู่มือนี้ หรือติดต่อ ตัวแทนจำหน่ายในพื้นที่ของคุณเพื่อขอความช่วยเหลือ
วาล์วกันกระสุนถูกตั้งค่าจากโรงงานไว้ที่ความดันแตกต่าง 172 kPa (25 psi)อย่าปรับการตั้งค่าจากโรงงานการเปลี่ยนการตั้งค่าอาจส่งผลให้การกรองน้ำมันเชื้อเพลิงไม่เหมาะสมและทำให้ส่วนประกอบระบบการกรองน้ำมันเชื้อเพลิงจำนวนมากเสียหาย
หมายเหตุ: เพื่อให้มั่นใจในคุณภาพของน้ำมันเชื้อเพลิง ควรทดสอบความสะอาดของน้ำมันเชื้อเพลิงเป็นประจำสำหรับข้อมูลเพิ่มเติมเกี่ยวกับการทดสอบคุณภาพเชื้อเพลิง โปรดดู SEBU6250 Machine Fluids Recommendations เวอร์ชันล่าสุด อะไหล่บริการ
ภาพประกอบ 35 g02722674
(24) องค์ประกอบตัวกรองเบื้องต้นทั่วไป (25) องค์ประกอบ Coalescer ทั่วไป (26) กระป๋องแยกทั่วไป
ตารางที่ 3
อะไหล่บริการ
หมายเลขชิ้นส่วน คำอธิบาย จำนวน
24 284-0435 ชุดองค์ประกอบตัวกรองล่วงหน้า (1) 1
25 284-0423 ชุดอุปกรณ์ Coalescer (2) 1
26 284-0426 กระป๋องแยกกาก (3) 3
307-0655 เครื่องทำความร้อนเสริม (120 VAC) 1
307-2569 ฮีตเตอร์เสริม (240 VAC) 1 อ้างอิง (1) รวมส่วนประกอบตัวกรองชั้นแรกหนึ่งชิ้นและซีลโอริงของภาชนะกรองชั้นแรกหนึ่งชิ้น(2) ประกอบด้วยส่วนประกอบ coalescer สามชิ้นและซีลโอริงสำหรับเรือ coalescer หนึ่งชิ้น(3) ถังแยกไม่จำเป็นต้องเปลี่ยนเว้นแต่จะเสียหายหรือสึกกร่อน การแก้ไขปัญหา
ตารางที่ 4
แผนภูมิการแก้ไขปัญหา
ปัญหา สาเหตุที่เป็นไปได้ วิธีแก้ไขที่เป็นไปได้
ไม่มีการไหลของเชื้อเพลิง วาล์วทางเข้าหรือทางออกปิด เปิดวาล์วทางเข้า/ทางออก
ท่อเชื้อเพลิงหักงอ ปรับท่อให้ตรงและ/หรือจัดหาท่อที่ใหญ่ขึ้น
ปิดวาล์วทากอัตโนมัติ ตรวจสอบเข็มติดตามมาตรวัดความดันแตกต่างสำหรับการอ่านค่าความดันแตกต่างมากกว่า
172 กิโลปาสคาล (25 ปอนด์ต่อตารางนิ้ว)วาล์วกันกระสุนจะปิดหากมีการจำกัดตัวกรองเปลี่ยนไส้กรองและรีเซ็ตวาล์วกระสุน
ตรวจสอบกระจกมองภาพว่ามีน้ำสะสมสูงหรือไม่รอจนกว่าระบบจะไล่น้ำออกหรือระบายน้ำออกด้วยตนเองรีเซ็ตวาล์วกระสุน
การอ่านค่าดิฟเฟอเรนเชียลเกจมากกว่า
69 kPa (10 psi) ที่ตอนสตาร์ท อากาศในระบบ เปิดวาล์วระบายที่ด้านบนของถังกรองชั้นแรกเพื่อปล่อยอากาศที่ติดอยู่
การอ่านค่าดิฟเฟอเรนเชียลเกจมากกว่า
172 kPa (25 psi) ไส้กรองถูกจำกัด เปลี่ยนไส้กรองและทำความสะอาดภาชนะรีเซ็ตวาล์วกระสุนหากจำเป็นบันทึกการบำรุงรักษา
เปลี่ยนตัวกรองอย่างน้อยทุกๆ หกเดือนทำความสะอาดเศษขยะจากภาชนะเป็นประจำทุกปี หรือตามความจำเป็น

รถบรรทุกนอกทางหลวง/รถแทรกเตอร์:
793F (S/N: SND1-UP; SSP1-UP)
Service Magazine, SEPD1413, 21 มีนาคม 2012, "ตอนนี้มีการใช้ขั้นตอน Shimming ใหม่กับตัวถังรถบรรทุกบนรถบรรทุกนอกทางหลวง 793F"ไม่ต้องสนใจบทความนี้อ้างอิงบทความต่อไปนี้ReferenceDisassembly and Assembly, UENR2257, "793F Off-Highway Truck Field Assembly"ขั้นตอนการส่องแสงใหม่ได้รับการพัฒนาเพื่อใช้กับเครื่องที่อยู่ในรายการขั้นตอนใหม่สามารถใช้ได้เมื่อประกอบเครื่องและเมื่อติดตั้งตัวเครื่องสามารถใช้ขั้นตอนใหม่กับเครื่องจักรที่แสดงรายการได้ตั้งแต่เริ่มต้นการผลิต สำหรับขั้นตอนใหม่ โปรดดูที่ "ติดตั้ง 293-6301 Truck Body Mounting Gp" ในเอกสารที่แสดงด้านบน
