รายละเอียดสินค้า:
|
| สี: | สีเหลืองหรือสีน้ำเงิน | วัสดุ: | พียู NBR PTFE |
|---|

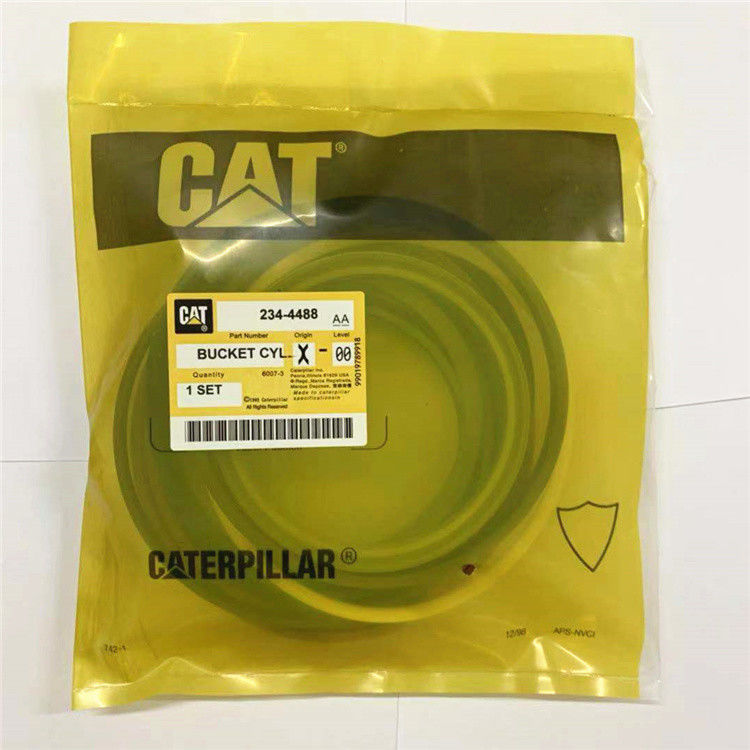

329D E329D E329LC E325 E320 E323 E328 ARM BOOM BUCKET SEAL KIT 2478792 5551814 2344488 3500973 1915619
ชิ้นส่วน Ag ของทุกรัฐ ASAP ชุดซีลไฮดรอลิก - กระบอกสูบเหมาะกับ 322CL 325DLN 322CLN 324DL 322C 325DL 2478792
ชิ้นส่วน Ag ทุกรัฐ ASAP เข้ากันได้กับงานก่อสร้างและอุตสาหกรรม 322C, 322CL, 322CLN, 324DL, 325DL, 325DLN ||แทนที่ OEM nos 2478792 ||ชิ้นส่วนรถแทรกเตอร์ใหม่ สร้างใหม่ และใช้แล้วทั้งหมดมีการรับประกัน 1 ปี
1915619 ชุดซีลกระบอกใหม่เหมาะกับรถขุดรุ่น 325B +
อะไหล่หลังการขายที่วางใจได้ ชื่อของเราบอกว่าเป็นชุดซีลกระบอกทดแทนอะไหล่ใหม่ทั้งหมด เหมาะกับรถขุดรุ่น: 325B, 325C, 330 ||สต็อกแตกต่างกันไปตามคลังสินค้า - โปรดอ้างอิงเวลาจัดส่งโดยประมาณสำหรับ Shipp ที่แม่นยำที่สุดของเรา ||เรามีหมายเลข Oem เพื่อเป็นข้อมูลอ้างอิงสำหรับลูกค้าเมื่อสั่งซื้อโปรดตรวจสอบว่าพอดีโดยอ้างอิงข้าม ||เรามีบริการจัดส่งฟรีทั่วทั้งร้านสำหรับผลิตภัณฑ์อื่นๆ นอกเหนือจากกระจก สติ๊กเกอร์ สเปรย์สี และเบาะนั่ง||โปรดทราบว่ารายชื่อบางรายการใช้ภาพสต็อกเป็นข้อมูลอ้างอิงสำหรับลูกค้า
ขั้นตอนการประกอบ
ตารางที่ 1
เครื่องมือที่จำเป็น
หมายเลขชิ้นส่วนเครื่องมือ คำอธิบายชิ้นส่วน จำนวน
A 1P-1857 คีมแหวนล็อค 1
B 1U-6683 ตัวขยายแหวน1
รักษาความสะอาดของชิ้นส่วนทั้งหมดจากสิ่งปนเปื้อน สารปนเปื้อนอาจทำให้เกิดการสึกหรออย่างรวดเร็วและอายุการใช้งานของส่วนประกอบสั้นลง
ตรวจสอบให้แน่ใจว่าส่วนประกอบทั้งหมดสะอาดและปราศจากการสึกหรอและความเสียหายหากจำเป็น ให้เปลี่ยนส่วนประกอบใดๆ ที่สึกหรอหรือเสียหาย
ภาพประกอบ 1 g03454416
หากประกอบลูกสูบเดิมแล้ว ให้ทำตามขั้นตอนที่ 2.a ถึงขั้นตอนที่ 2.e เพื่อติดตั้งแหวนลูกสูบ
วางสปริงสำหรับแหวนควบคุมน้ำมัน (3) ลงในร่องแหวนน้ำมันในลูกสูบ (4)ต้องสอดสายกลางเข้าด้านในปลายสปริง
วางตำแหน่งวงแหวนควบคุมน้ำมันโดยให้คำว่า "TOP" อยู่ในตำแหน่งขึ้นใช้เครื่องมือ (B) เพื่อติดตั้งแหวนควบคุมน้ำมัน (3) บนลูกสูบและสปริงหมายเหตุ: ตรวจสอบให้แน่ใจว่าลวดตรงกลางอยู่ห่างจากช่องว่างวงแหวน 180 องศา
ใช้เครื่องมือ (B) เพื่อติดตั้งแหวนบีบอัดตรงกลาง (2) ลงในร่องที่สองในลูกสูบ (4)คำว่า "TOP" จะต้องขึ้นเกลาคมที่ใบหน้าด้านในจะต้องลง
ใช้เครื่องมือ (B) เพื่อติดตั้งแหวนอัดด้านบน (1) ลงในร่องบนของลูกสูบ (4)คำว่า "TOP" จะต้องขึ้นหมายเหตุ: ตรวจสอบให้แน่ใจว่าได้ติดตั้งวงแหวนบีบอัดด้านบนโดยมี Chamfer (W) อยู่ในตำแหน่งด้านบน
วางตำแหน่งช่องว่างของแหวนลูกสูบให้ห่างจากกันประมาณ 120 องศาหมายเหตุ: ชุดลูกสูบใหม่มาพร้อมกับแหวนลูกสูบใหม่
ภาพประกอบ 2 g02210673
ภาพประกอบ 3 g02090053
การถอดบุชพินลูกสูบในก้านสูบจะต้องดำเนินการโดยบุคลากรที่ได้รับการฝึกอบรมที่ถูกต้องต้องใช้เครื่องจักรพิเศษด้วยสำหรับข้อมูลเพิ่มเติม โปรดดูที่ตัวแทนจำหน่ายที่ได้รับอนุญาตของคุณ
หากมีการเปลี่ยนชุดประกอบก้านสูบ (6) บูช (8) และสลักลูกสูบ (7) โปรดดูข้อมูลจำเพาะ "ก้านสูบ" สำหรับข้อมูลเพิ่มเติม
หล่อลื่นบูช (8) สำหรับสลักลูกสูบ (7) ในก้านสูบด้วยน้ำมันเครื่องที่สะอาดหล่อลื่นสลักลูกสูบในลูกสูบ (4) ด้วยน้ำมันเครื่องที่สะอาด
วางลูกสูบ (4) บนพื้นผิวที่เหมาะสมโดยให้เม็ดมะยมอยู่ด้านล่างวางตำแหน่งก้านสูบ (6) ด้วยเครื่องหมายฟอร์จ (X) ไปที่หัวเหลี่ยม (14) บนลูกสูบตรวจสอบให้แน่ใจว่าช่องเสียบ (13) บนแกนต่ออยู่ในตำแหน่งที่ถูกต้องดูภาพประกอบ 3
ติดตั้งสลักลูกสูบ (7) เข้ากับลูกสูบ (4)หมายเหตุ: หากไม่สามารถติดตั้งสลักลูกสูบด้วยมือได้ ให้ทำให้ลูกสูบร้อนที่อุณหภูมิ 45° 5°C (113° 9°F)
ใช้เครื่องมือ (A) เพื่อติดตั้งแหวนล็อค (5) เข้ากับรูสลักลูกสูบในลูกสูบ (4)หมายเหตุ: ตรวจสอบให้แน่ใจว่าแหวนล็อคเข้าที่ในร่องของลูกสูบ
ติดตั้งตลับลูกปืนส่วนบน (9) เข้ากับก้านสูบ (6)ตรวจสอบให้แน่ใจว่าแท็บ loing สำหรับเปลือกแบริ่งด้านบนอยู่ในช่อง (13) ของก้านสูบอย่างถูกต้อง
ติดตั้งตลับลูกปืนด้านล่าง (10) เข้ากับฝาปิดก้านสูบ (11)ตรวจสอบให้แน่ใจว่าแถบเลื่อนสำหรับเปลือกตลับลูกปืนด้านล่างเข้าที่อย่างถูกต้องในช่องในฝาปิดก้านสูบ
ไม่ควรปล่อยก้านสูบที่แตกร้าวทิ้งไว้โดยไม่ได้ติดตั้งฝาครอบก้านสูบติดตั้งฝาปิดก้านสูบชั่วคราว (11) และสลักเกลียว (12) เข้ากับก้านสูบ
